挂篮施工技术及安全管理[I]

发布时间: 2022-08-05 14:38:08

新闻来源: 怀化市众建机械钢模制造有限公司

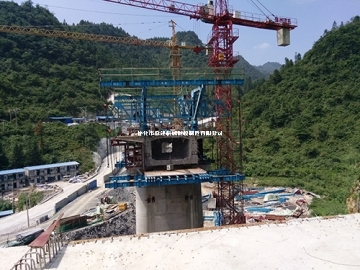

       挂篮施工又称为悬臂浇筑施工,是一个能沿梁顶滑动或滚动的承重系统,其锚固悬挂在已施工梁段上,在挂篮上可进行下一梁段的各项作业,完成一个阶段的循环后,挂篮即可前移并固定,进行下一阶段的悬灌,如此循环直至悬臂灌注完成。
挂篮法施工基本流程:
1.挂篮除内模部分移动到新的混凝土浇注位置。
2.调整外模,并将其固定。
3.底板及翼板钢筋绑扎
4.内模推进
5.顶板钢筋绑扎
6.底板及翼板混凝土浇注,顶板混凝土在间隔一段时间后浇注,也可在第 二 天浇注。
7.养护完成后待强度达到95%才能开始张拉。
8.张拉后开始注浆,注浆压力达到设计要求
9.松开模板,推进挂篮。多数情况下施工周期为1周,也有4-5天的实例。
10.对称施工
11.继续第 一 步


二、挂篮类型及组成
目前国内采用的挂篮种类较多,在施工中较常用的挂篮类型主要有菱形挂篮、三角挂篮、贝雷桁架式挂篮、弓弦式桁架挂篮、滑动斜拉式挂篮等型式。
1.菱形挂篮
主桁结构为五根受力杆件组成的菱形桁架,前悬臂端与底篮通过分配梁垂直悬吊,底篮和侧模随挂篮主桁同时前移,内模在箱梁底板和腹板钢筋绑扎结束后滑移到位,因其受力合理、自重轻、前方作业面宽广,该挂篮是目前国内采用较多的结构形式。
2.三角挂篮
结构为三角形组合梁结构,由于其斜拉杆承受拉力,大大降低了主梁的弯矩,从而可以使主梁采用单构件实体型钢,尾部通过设置锚固系统后取消配重。该挂篮因受力合理被广泛采用,但由于三角挂篮横梁距箱梁顶面位置较低,使得钢筋和混凝土作业面受到影响。
3.贝雷桁架式挂篮
桁架式挂篮上部结构一般为等高度桁架(大多采用贝雷梁),主要缺点是挂篮自重较大,线形控制较困难,操作不便。优点是可采用常备式杆件,加工费用较低。
4.弓弦式桁架挂篮
 该类挂篮主桁外形似弓形,桁高可随弯矩大小变化高度,可在安装时施加预应力以消 除非弹性变形,通过后锚可取消配重,重量较轻。由于主梁靠近箱梁顶面,挂篮横梁位置较低,不能形成方便的作业面。
5.滑动斜拉式挂篮
上部采用斜拉体系代替梁式结构的受力,而因此引起的水平分力通过上下限位装置(即水平限位装置)承受,主梁的纵向倾覆稳定由后端锚固压力维持,其底模平台后端仍吊挂或锚固在箱梁底板之上。该种挂篮受力合理,重量轻,但由于斜拉带穿过箱梁形成预留洞,并且经过多次体系转换,工艺较为复杂,操作不方便。
三、挂篮类型及组成
  通过以上介绍,我们已了解挂篮的种类及特点,下面我们以常用的三角挂篮为例详细介绍挂篮的各个系统及详细组成,一般来说,三角挂篮主要由以下八大系统组成:
1、主桁系统;2、悬吊系统;3、锚固系统;4、行走系统;5、底篮系统;6、模板系统;7、走道系统
8、孔筋系统
